Hướng dẫn cách sử dụng công tắc cửa cuốn gắn tường.

Thiết bị điện JYE xin hướng dẫn cách sử dụng điều khiển cửa cuốn đầy đủ nhất ai cũng có thể làm được và bạn sẽ thấy dùng điều khiển cửa cuốn thực sự đơn giản.

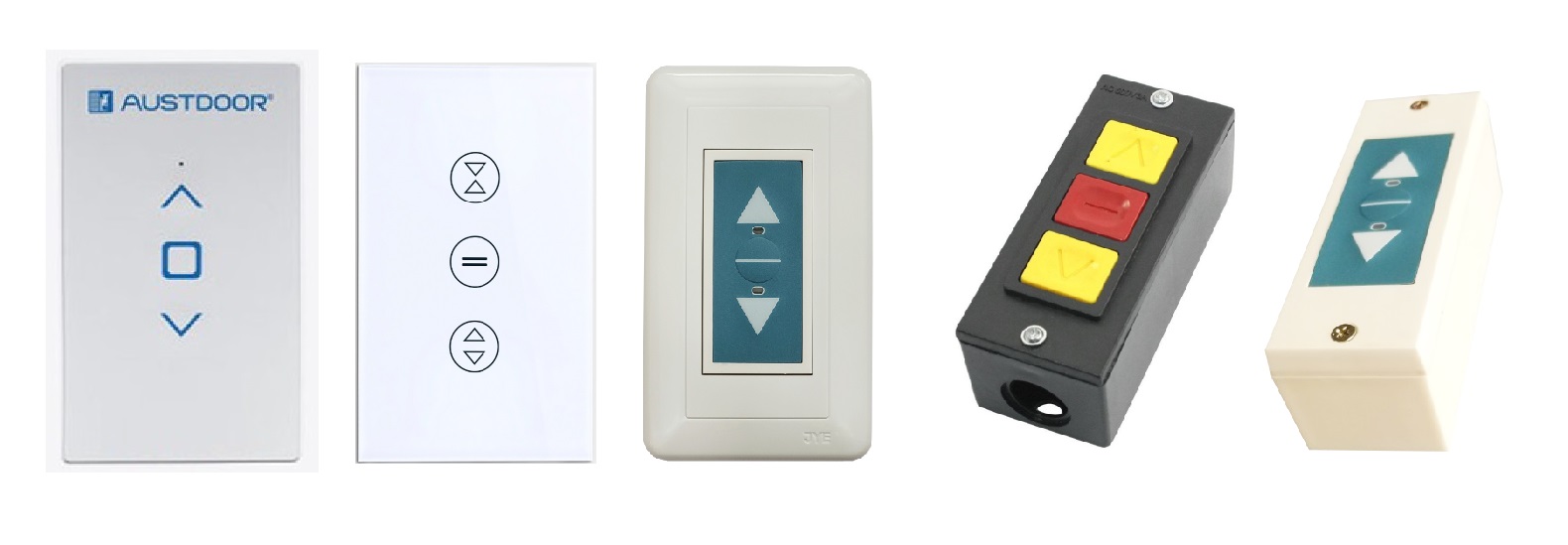

Các loại công tắc (nút nhấn) cửa cuốn gắn tường có thể khác nhau về thiết kế nhưng đều có chung chức năng.

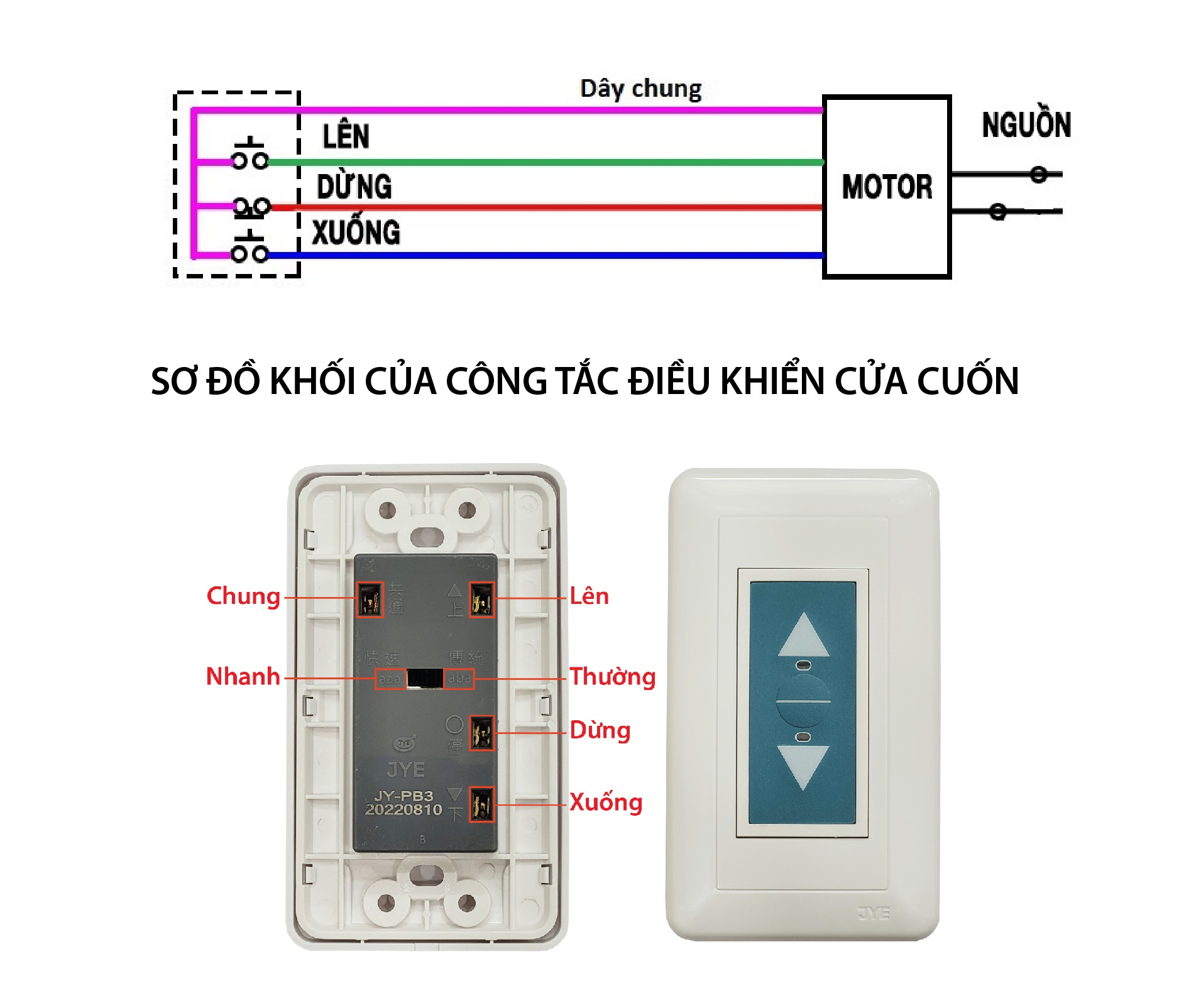

Trên công tắc cửa cuốn gắn tường có 3 nút bấm: nút “LÊN” và “XUỐNG” là thường mở, nút “DỪNG” là thường đóng. Khi bạn ấn nút lên để mở cửa đến độ rộng thích hợp có thể bấm nút này để cửa dừng ngay lập tức. Cả 3 nút nhấn có 1 dây chung và 3 dây tín hiệu nối về bộ điều khiển của motor.

+ Chúng ta cần xác định dây chung và dây duy trì của motor vì 2 dây này đấu chung với nhau nên khó phát hiện. Bạn có thể lấy 1 đầu dây đấu với dây lên hoặc xuống. Dây nào làm cho cửa đi lên hoặc xuống thì đó là dây chung.

+ 2 công tắc LÊN và XUỐNG là công tắc thường hở, khi nhấn thì tiếp điểm này đóng lại, nên mình nối song song với tiếp điểm thường hở NO của module relay, chỉ cần đóng 1 trong 2 tiếp điểm (của relay hoặc nút nhấn LÊN, XUỐNG) thì bộ điều khiển cửa cuốn đều nhận.

+ Công tắc DỪNG là tiếp điểm thường đóng nên khi nhấn thì tiếp điểm này hở ra, nên mình đấu nối tiếp nút nhấn này với tiếp điểm thường đóng của module relay, chỉ cần nhấn nút DỪNG hoặc kích relay thì đều hở mạch và bộ điều khiển cửa cuốn sẽ nhận lệnh.

* Lưu ý: Màu dây trong hình bài viết chỉ là quy ước chung

Bước 1: Bắt buộc bạn phải xác định được 4 dây: dây LÊN, dây XUỐNG, dây DỪNG, dây CHUNG và đánh dấu lại.

* Lưu ý: Hãy liên hệ với nhà cung cấp cửa cuốn của bạn nếu việc xác định dây gặp khó khăn đối với bạn



>>> Các lưu ý khi sử dụng điều khiển bấm tường.

  • Nút bấm cửa cuốn âm tường nên được gắn tại vị trí cách mặt đất từ 1 mét trở lên và bề mặt tường không có độ ẩm quá cao hoặc dính nước để tránh bị ẩm ướt gây hỏng động cơ. Bạn cũng có thể lắp kèm với đế âm tường để đạt hiệu quả tối ưu hơn.
  • Không nên bấm nút lên sau đó bấm xuống luôn và ngược lại. Nên theo quy trình bấm DỪNG trước khi đảo chiều.
  • Người sử dụng cũng cần hạn chế điều khiển nút bấm âm tường cửa cuốn khi tay bị dính nước. Tốt nhất, nên lau chùi bề mặt nút bấm âm tường cho sạch bụi bẩn khoảng 1 tháng/lần bằng khăn.

Trong trường hợp xảy ra sự cố hỏng nút bấm âm tường, bạn có thể liên hệ với chúng tôi để được tư vấn sữa chữa sớm nhất.

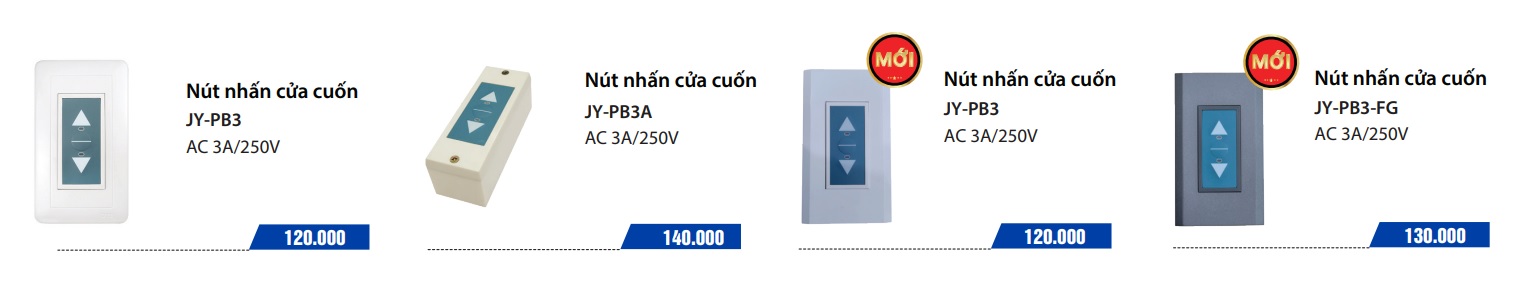

Tham khảo các loại nút nhấn cửa cuốn do thiết bị điện JYE đang phân phối (bên dưới):
